支持语音模块的Cisco 2911路由器专为中型分支机构而设计。

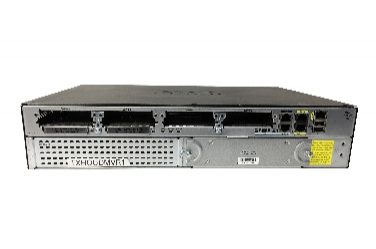

图1显示了Cisco 2911 / K9的产品外观。
表1显示了Cisco 2911 / K9的快速规格。
|
产品代码 |
Cisco 2911 / K9 |
|
机架单位 |
2RU |
|
接口 |
3个集成的10/100/1000以太网端口（仅限RJ-45） |
|
扩展插槽） |
1个服务模块插槽 1个内部服务模块插槽 2个板载数字信号处理器（DSP）插槽 4个增强型高速WAN接口卡插槽 |
|
内存 |
512 MB（已安装）/ 2 GB（最大） |
|
闪存 |
256 MB（已安装）/ 8 GB（最大） |
|
外形尺寸 |
43.8厘米×30.5厘米×8.9厘米 |
|
包裹重量 |
16.15公斤 |
图2显示了CISCO2911 / K9的前面板。
注意：
①On/ Off开关②AC电源连接器③可选RPS适配器（显示空白面板）④LED区域
* 2911的开关和电源连接器位于LED前方的前挡板上。此外，该路由器还提供可选的冗余电源系统（RPS）适配器。
表2显示了LED区域描述
|
LED |
颜色 |
描述 |
|
SYS |
坚实的绿色 |
绿色常亮表示正常运行。 |
|
闪烁绿色 |
系统正在启动或处于ROM监控模式。 |
|
|
琥珀色 |
系统错误。 |
|
|
离 |
电源关闭或系统板出现故障。 |
|
|
法案 |
绿色 |
稳定或闪烁表示转发和路由引擎与任何I / O端口之间的数据包活动。 |
|
离 |
没有发生数据包传输。 |
|
|
供电 |
绿色 |
PoE可用。 |
|
琥珀色 |
电源不提供PoE电源。 |
|
|
RPS |
绿色 |
系统在外部RPS电源上运行。 |
|
PS |
绿色 |
系统正在运行。 |
|
琥珀色 |
系统未运行。 |
图3显示了Cisco 2911路由器后面板上的一些LED。
注意：
①紧凑型闪光灯1 ②紧凑型闪光灯0 ③ISM·PVDM31 ⑤PVDM30⑥EN（启用USB控制台）⑦EN（启用Rj-45控制台）⑧S（速度）⑨L（链接）
表3显示了后面板上这些LED的说明。
|
LED |
颜色 |
描述 |
地点 |
|
CompactFlash 1 |
绿色 |
闪存正忙。 |
后面板 |
|
琥珀色 |
初始化时出错。 |
||
|
闪烁绿色然后关闭 |
CompactFlash已准备好移除。 |
||
|
CompactFlash 0 |
绿色 |
闪存正忙。 |
后面板 |
|
琥珀色 |
初始化时出错。 |
||
|
闪烁绿色然后关闭 |
CompactFlash已准备好移除。 |
||
|
S（速度） |
1闪烁+暂停 |
GE端口以10Mb / s的速度运行。 |
后面板 |
|
2闪烁+暂停 |
GE端口以100Mb / s的速度运行。 |
||
|
3闪烁+暂停 |
GE端口以1000 Mb / s的速度运行。 |
||
|
L（链接） |
绿色 |
GE链接已建立。 |
后面板 |
|
离 |
没有建立GE链路。 |
||
|
EN（RJ-45控制台端口） |
绿色 |
RJ-45控制台端口处于活动状态。 |
后面板 |
|
EN（USB串行控制台端口） |
绿色 |
USB控制台端口处于活动状态。 |
后面板 |
|
ISM |
绿色 |
初始化。 |
后面板 |
|
琥珀色 |
初始化时出错。 |
||
|
离 |
未安装。 |
||
|
PVDM3 0和1 |
绿色 |
PVDM已初始化。 |
后面板 |
|
琥珀色 |
检测到PVDM但未初始化。 |
||
|
离 |
没有安装PVDM。 |
图4显示了后面板上的扩展槽和端口。
Cisco 2911 / K9支持模块和卡的扩展功能。
注意：
①紧凑型闪存0和1（0，右）
②EHWIC0,1,2和3（0，最右侧）
③USB串口
④控制台端口
⑤AUX
⑥10/ 100/1000以太网端口GE 0/1和GE 0/2（0/1，down）
⑦10/ 100/1000以太网端口GE 0 /0
⑧USB1
⑨接地连接器
⑩USB0
⑪AC或DC或AC-POE电源模块
⑫服务模块插槽1
